OPERATING MANUAL>>Täysin automaattinen kytkentäjärjestelmäVSP-9-sarja
1. Toiminto
- 1.1VSP-9-sarjan automaattinen kytkentäjärjestelmä, joka voi toimittaa kaasulaitoksia sairaaloihin, tehtaisiin, laboratorioihin ja muihin tilanteisiin ja tarjoaa keskeytymättömän kaasunsyötön.Kaksipuolinen kaasupulloyksikkö automaattisen kytkentälaitteen avulla toiselle puolelle kaasupulloyksikköön Asetettu "pääkaasunsyöttöyksiköksi" ja kaasupullon toinen puoli "varakaasun syöttöyksiköksi". Kun kaasun loppunut kaasunsyöttöyksikkö vaihdetaan uuteen pulloon, sen puolen kaasunsyöttöyksikkö on automaattisesti esiasetettu-varakaasunsyöttöyksiköksi ilman käyttäjän toimia. Virtalähde on sisäänrakennettu, joka muuntaa 100-250V AC tehon 24V DC tehoksi syöttääkseen virtaa kytkentäjärjestelmään. Kytkinjärjestelmä on suunniteltu täyttämään kansallisten standardien vaatimukset.
2. Turvallisuussäännöt
- 2.1Kaasun tietyn liitososan karkaisu on ehdottomasti kielletty, ja kaasuosan tietyn liitoksen muuttaminen tai poistaminen on ehdottomasti kielletty.
- 2.2Kaikki kytkinjärjestelmän komponentit, työkalut ja työpinnat on pidettävä puhtaina öljystä, rasvasta ja pölystä.
- 2.3Älä käytä kemikaaleja, voiteluaineita tai tiivistysaineita, ellei ohjeissa toisin mainita.
- 2.4Ennen kuin sylinteri kytketään kytkentäjärjestelmään, sylinterin venttiili on avattava ja suljettava, jotta epäpuhtaudet, kuten pöly ja roskat, puhalletaan pois mahdollisuuksien mukaan.
- 2.5Kun olet kytkenyt sylinterin, avaa sylinterin venttiili hitaasti.
- 2.6Älä koskaan kosketa lämmönlähdettä mihinkään kytkentäjärjestelmän osiin.
- 2.7Älä koskaan käytä avotulta tai "nuuskaa" järjestelmän vuotojen testaamiseen.
- 2.8Korkeapaineiset-sylinterit on kiinnitettävä pullonpitimiin, hihnoihin tai ketjuihin. Hallitsemattomat sylinterit voivat kaatua. Tämä vaurioittaa tai rikkoo sylinterin venttiiliä.
- 2.9Älä taivuta, taivuta tai väännä metalliletkua toistuvasti. Muuten metalliletku voi vaurioitua.
- 2.10Älä taivuta metalliletkua, jonka taivutussäde on pienempi kuin 76 mm (3 ").
- 2.11Kun kytkinjärjestelmän seinätuki on asennettu, älä nosta ja ripusta kytkinjärjestelmää yksin sen päälle Asenna kannattimeen onnettomuuksien välttämiseksi.
- 2.12Kytkinjärjestelmän käyttö on kiellettyä ennen kuin operaattori on tietoinen muualla sovellettavista standardeista.
- 2.13Kun kytkentäjärjestelmä käyttää palavia kaasuja, se on asennettava avoimeen ja tuuletettuun ympäristöön. Pidä poissa avotulesta.
3. Asenna
- 3.1Pura pakkauksesta, poista koko kytkinjärjestelmä pakkauslaatikosta ja aseta se pakkauspaikkaan etupuoli ylöspäin pahville.
- 3.2Yleisissä seinissä on otettava asianmukaisesti huomioon kaasupullojen käyttämä rako. Merkitse vaakasuorat viivat ja ehdota korkeaa asennusta. Asteen vähimmäiskorkeuden tulee olla 1,5 m.

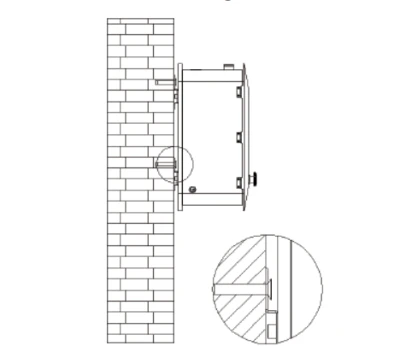

- 3.3Asenna ja kiinnitä kytkinjärjestelmä seinään laajennusruuveilla kuvan 2 mukaisesti.
4. toiminta

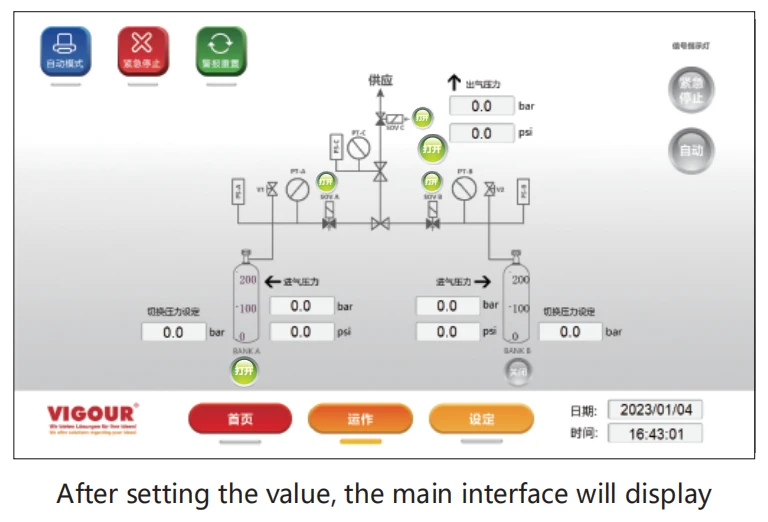

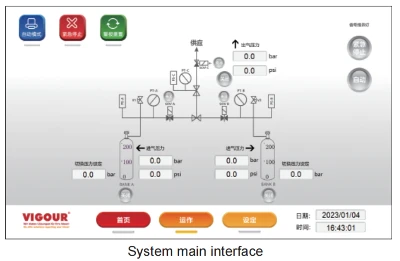

- 4.1 Asennuksen jälkeen kytke pistoke virtalähteeseen ja käynnistä järjestelmä napsauttamalla virtapainiketta. Siirry kotisivulle valitsemalla kiina ja englanti päästäksesi järjestelmän pääliittymään.
- 4.2Kun olet siirtynyt aloitusnäyttöön, napauta navigointipalkissa Aseta ja kirjoita lukituksen avaussalasana avaussivulle (alkuperäinen salasana on 8888), siirry parametrien asetussivulle asettaaksesi ilmansyöttöliittimen ja kytkimen paineen induktioarvon ja Paine, ulostulopaineen tunnistusarvo ja turvapaine.
- Ilmansyöttöpään paineen induktioarvo on asetettu arvoon 200 bar, ja kytkentäpaineasetus perustuu todelliseen tarpeeseen. Aseta, mutta älä ylitä paineanturin aluetta: 0-200 bar;
- Poistopään paineen induktioarvoksi on asetettu 20 bar, ja kytkentäpaineasetus perustuu todelliseen tarpeeseen, mutta se ei saa ylittää paineanturin aluetta: 0–20 bar ja paineensäätimen alue.
- Kun olet asettanut parametrit, napsauta "Home"-painiketta navigointipalkin alla vaihtaaksesi kielen valintaliittymään.
- 4.3Pääliittymässä toimintatila on manuaalinen tila. Napsauta vasemmalla puolella olevaa pneumaattisen venttiilin kytkinpainiketta: vihreä Avaa pneumaattinen venttiili ja avaa sitten paineilmaventtiilin poistoventtiilin kytkinpainike: vihreä, kun pneumaattinen venttiili avaa kaasun Enter, tarkista, onko näytössä näkyvä ilmansyöttöpään ja ilmanpoistopään painearvo asetetun arvon mukainen, kun kaikki on normaalia Muodollinen automaattinen toiminta voi alkaa.
- 4.4Napsauta "Automaattinen tila" -kytkinpainiketta vasemmassa yläkulmassa vaihtaaksesi automaattiseen tilaan, ja napsauta sitten alempaa navigointipalkin "Toiminta" -painiketta, järjestelmä aloittaa automaattisen toiminnan.
- 4.5Kun järjestelmä havaitsee, että pääsyöttöliittimen paine on alhaisempi kuin asetettu kytkentäpaine, järjestelmä avaa automaattisesti valmiustilan syöttöpään ja sitten soi summerihälytys, jossa näyttö vilkkuu "P LOW" -logolla, tällä hetkellä tulee korvata kaasupäässä olevalla pääsyöttökaasupullolla.
- 4.6Hätätilanteessa voit painaa näytön oikeassa yläkulmassa olevaa hätäpysäytyspainiketta milloin tahansa. Runko leikataan irti samanaikaisesti.
